RXI型被动防护系统
更新时间:2021-11-14 13:26:53
环形被动防护网:适应建筑业的工厂化发展趋势,系统部件全部实行标准化的工厂生产,现场施工除少量的以锚杆安装为主的基础施工外,主要为积...

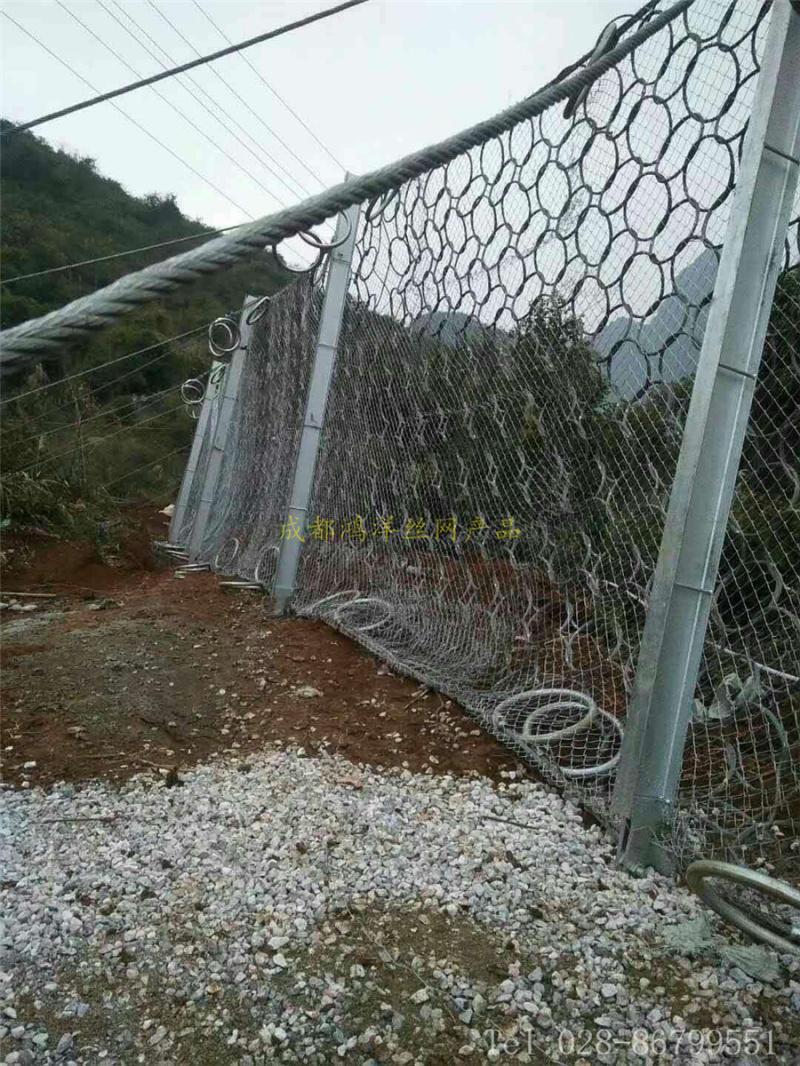

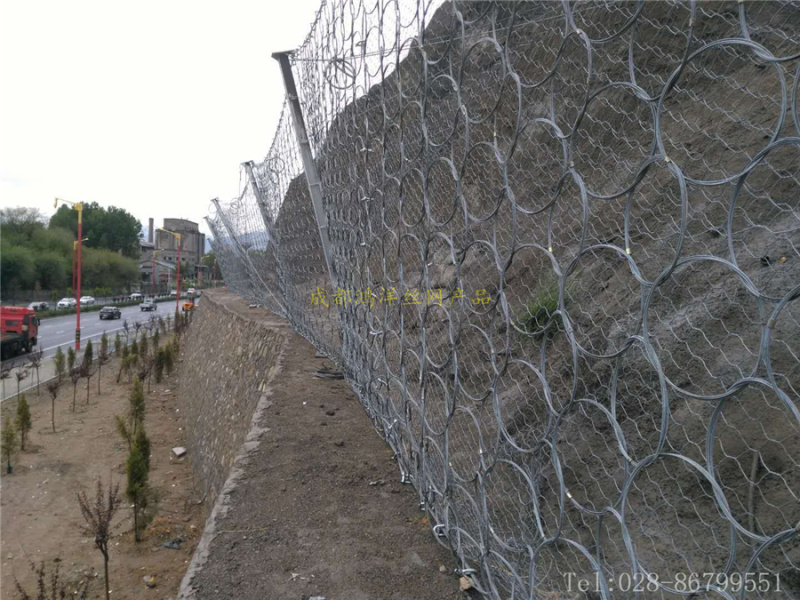

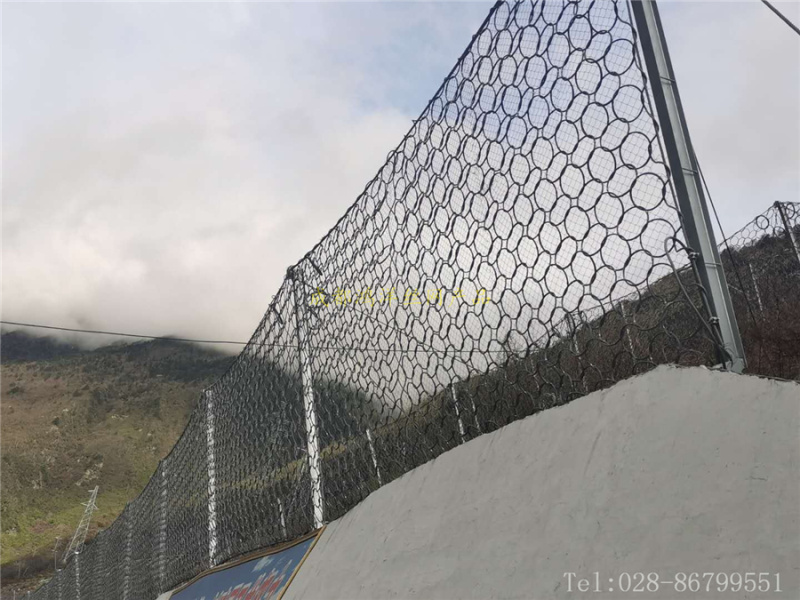

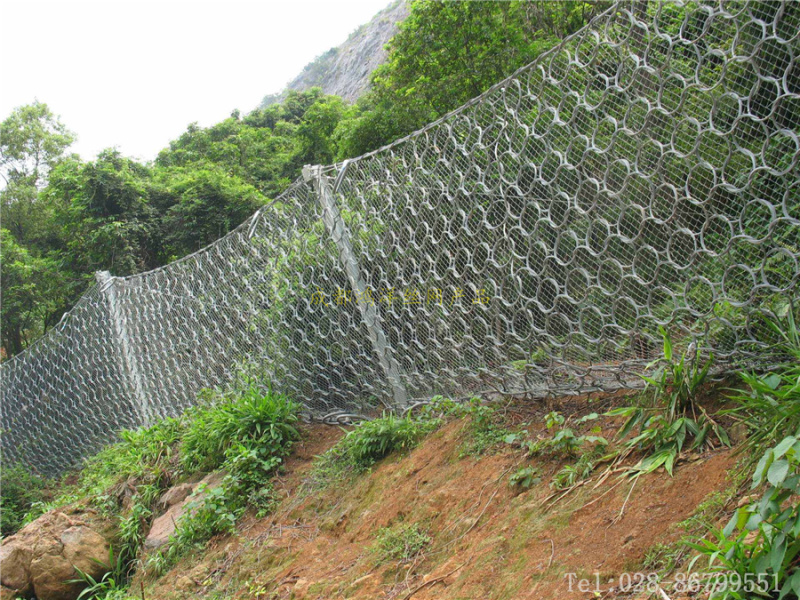

环形被动防护网:
适应建筑业的工厂化发展趋势,系统部件全部实行标准化的工厂生产,现场施工除少量的以锚杆安装为主的基础施工外,主要为积木式的装配作业,施工安装和维修人员仅需要少量常规简由于钢丝绳网形式的拦石网能级有限,已开发成功了在落石冲击过程中能发生自身几何形态改变、具有更为突出柔性特征的环形网来取代钢丝绳网,以此为基础的拦石网能够实现3000kJ以上的落石拦截,并能进一步简化结构形式(如支撑绳和减压环的配置)、方便局部受损后的维护修复,已经成为一种替代钢丝绳网系统的新型拦石网(RXI型),实现了SNS被动防护系统的更新换代和升级。   环形网是有单根钢丝盘结而成两端头间搭接长度不小于100mm。盘结而成的环用钢质或铝合金紧固件   至少在均匀分布的三处箍紧,且其中一处位于两端头的搭接处,除边缘环孔外,每个环与其周边的4个环相扣联。单机具即可进行系统的安装、维修和部件更换。
优点
1、冲击时环孔能够发生几何形态变形
  2、展现更为优越的柔性特性
  3、更为强大的能量吸收能力
 4、实现动能高达3000KJ以上的落石拦截
5、更大的弹性工作范围
6、更小的维护需求
7、独立环孔间的相互套接
8、局部破坏后的更换修复更易更省


型号 网型 结构配置 主要防护功能
RXI-025(环形网) R5/3/300 钢柱+支撑绳+拉锚系统+缝合绳 同RX-025
RXI-050(环形网) R7/3/300 同RXI-025 RX-050
★RXI-075(常用型环形网) R7/3/300 同RX-025 RX-075
RXI-100(环形网) R9/3/300 同RX-025[钢柱(间距9m),带消能环的∮18双支撑绳和∮16“人”字形上拉锚绳(每跨10个消能环),∮18侧拉锚绳(单绳),◇/08/120/4*4.5㎡钢丝绳网,∮8缝合绳,格栅网[支撑绳(c+)、锚杆(L+)]] 拦截撞击能1000kj以内的落石
RXI-150(环形网) R12/3/300 同RX-025 拦截撞击能1500kj以内的落石
RXI-200(环形网) R19/3/300 同RX-025 拦截撞击能2000kj以内的落石
注:1、上表型号中后边数字代表环型防护网的能量吸收能力;如“050”表示系统******能量吸收能力为500kj,“150”表示系统******能量吸收能力为1500kj,依次类推;
2、以上环型网柔性防护系统“主要构件及特征”如有与你的设计图不******符合之处,本公司可按照你的设计图要求进行加工制造;
3、产品质量标准均符合“中华人民共和国铁道行业标准:TB/T 3089-2004”及"中华人民共和国交通行业标准JT/T528-2004"
